Bir enjeksiyon kalıbı fikirden parçaya nasıl gider? Bu yazıda anlatmıyoruz, gösteriyoruz: aşağıdaki kareler kendi kalıphanemizden, 12 gözlü bir enjeksiyon kalıbının aynı gün içinde çekilmiş imalat fotoğraflarıdır — sabah CNC’de plakalar, öğlen preste deneme, öğleden sonra son alıştırma.

Alüminyum kalıp yaklaşımımızın ekonomisi için: Alüminyum Kalıp mı Çelik Kalıp mı? · Hizmet detayı: Plastik Enjeksiyon Kalıbı Yaptırma

1) CNC’de Kavite ve Dağıtıcı Plakaları

Kalıbın kalbi kavite plakalarıdır. Çok gözlü kalıpta aynı parçanın kaviteleri simetrik yerleştirilir; erimiş plastiği tüm gözlere eşit dağıtacak dağıtıcı (runner) kanalları da aynı plakaya işlenir.

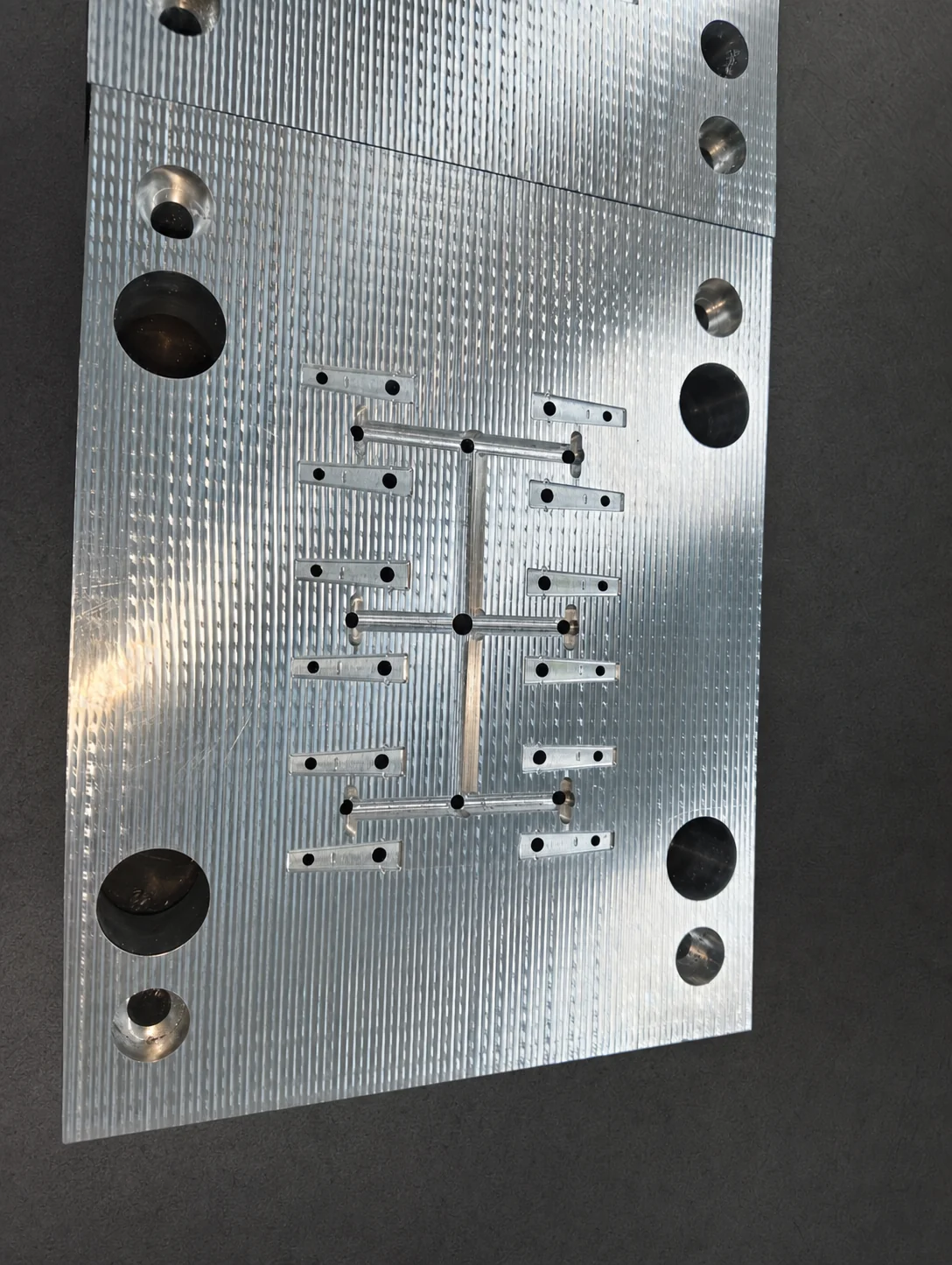

Çok gözlü enjeksiyon kalıbı plaka çifti — H biçimli dağıtıcı kanal ve göz dizilimi
Plaka çifti — H biçimli dağıtıcı ve 12 göz dizilimi

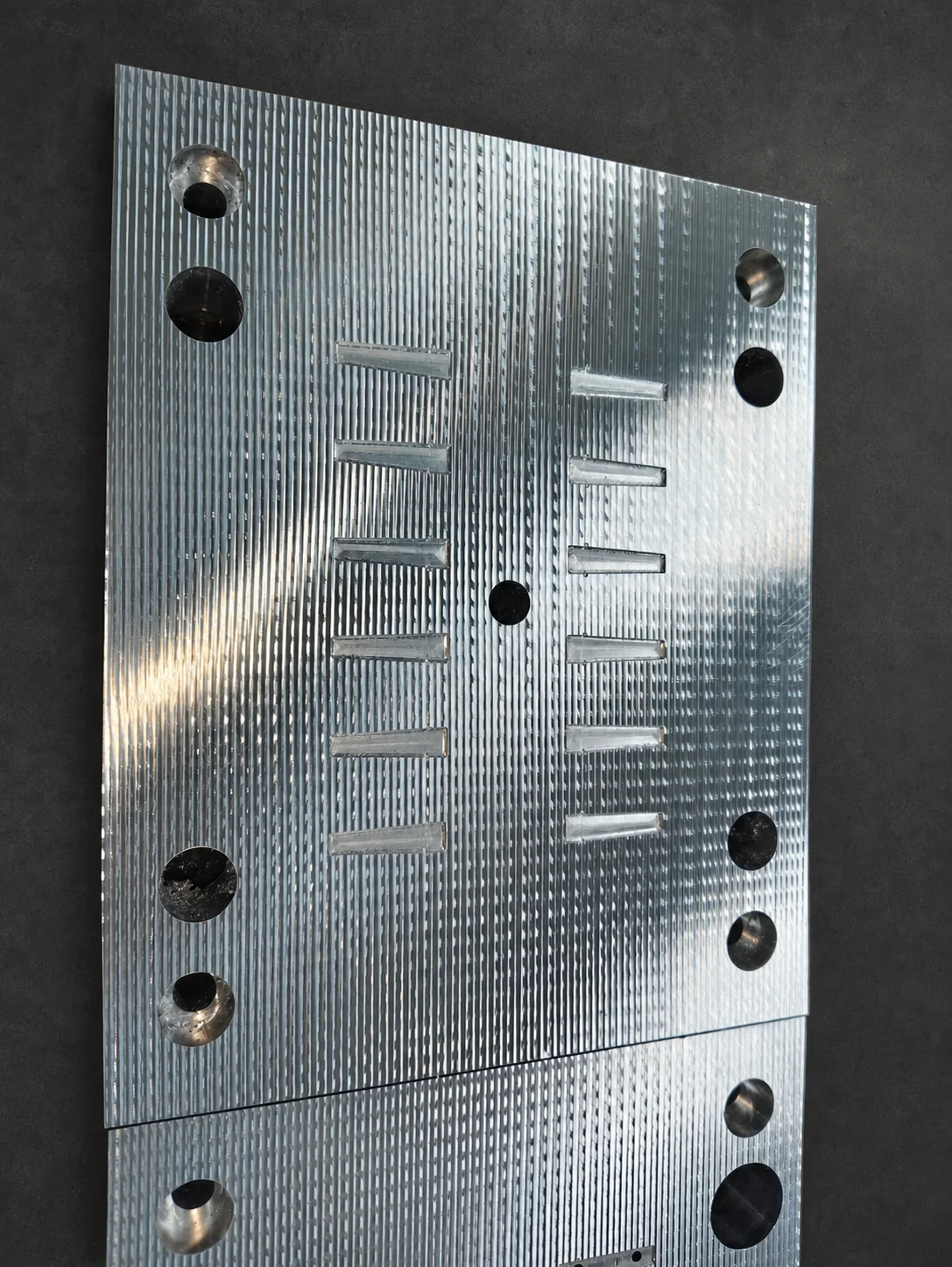

Konik kavite yuvaları işlenmiş enjeksiyon kalıbı plakası yakın görünüm
Konik kaviteler yakın plan — freze izleri henüz taze

Yüzeydeki düzenli freze dokusu kasıtlıdır: kavite içleri parça yüzeyini belirler, kapanma yüzeyleri ise sızdırmazlığı. İkisi ayrı hassasiyette işlenir.

2) Montaj, Preste İlk Bağlama ve T0 Denemesi

Plakalar işlendikten sonra kalıp toplanır: kılavuz kolonlar, yaylar ve itici sistem yerine oturur.

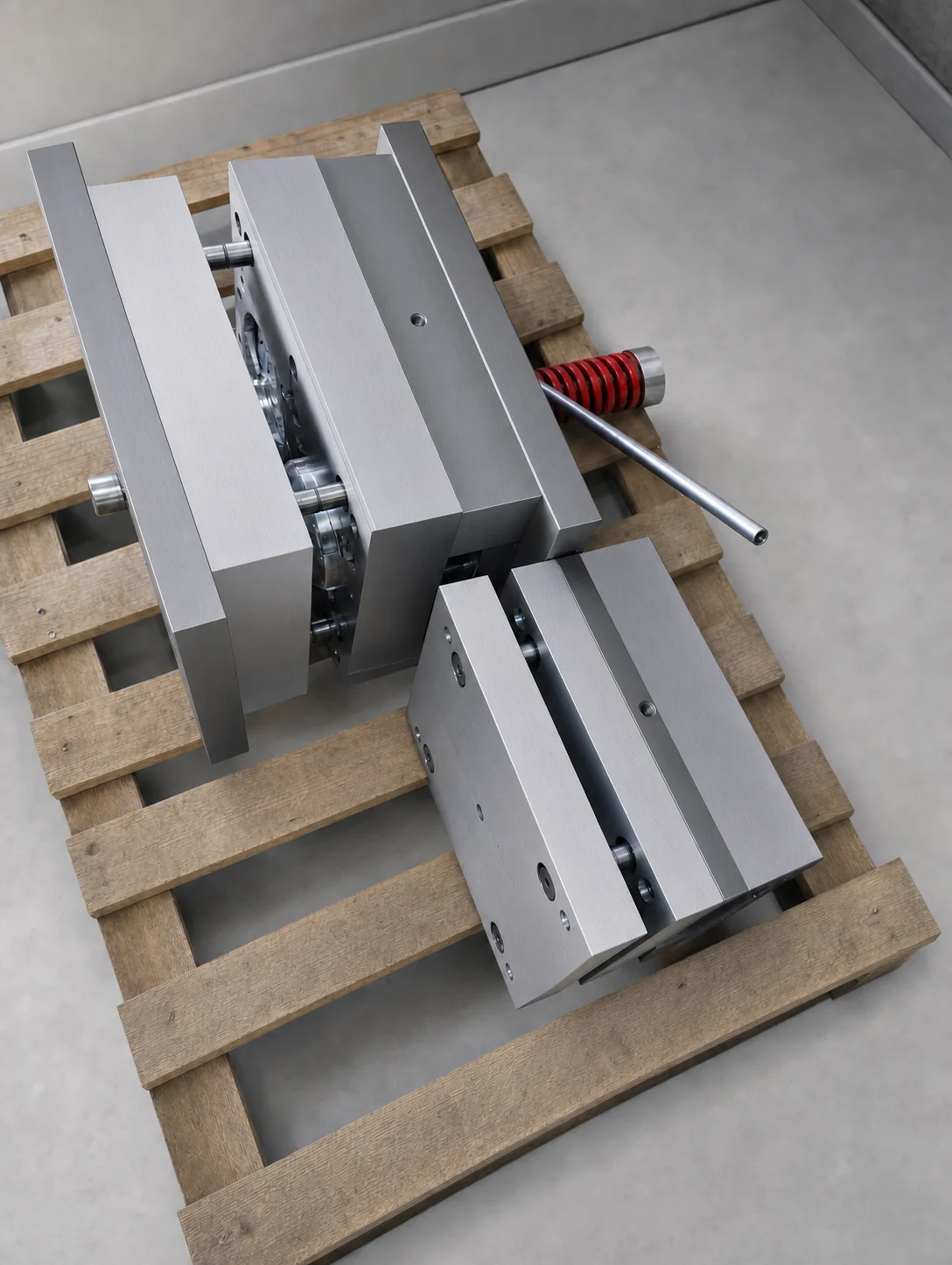

Montajı tamamlanmış enjeksiyon kalıbı yarımları palet üzerinde
Montaj tamam — kalıp yarımları ve kalıp yayı

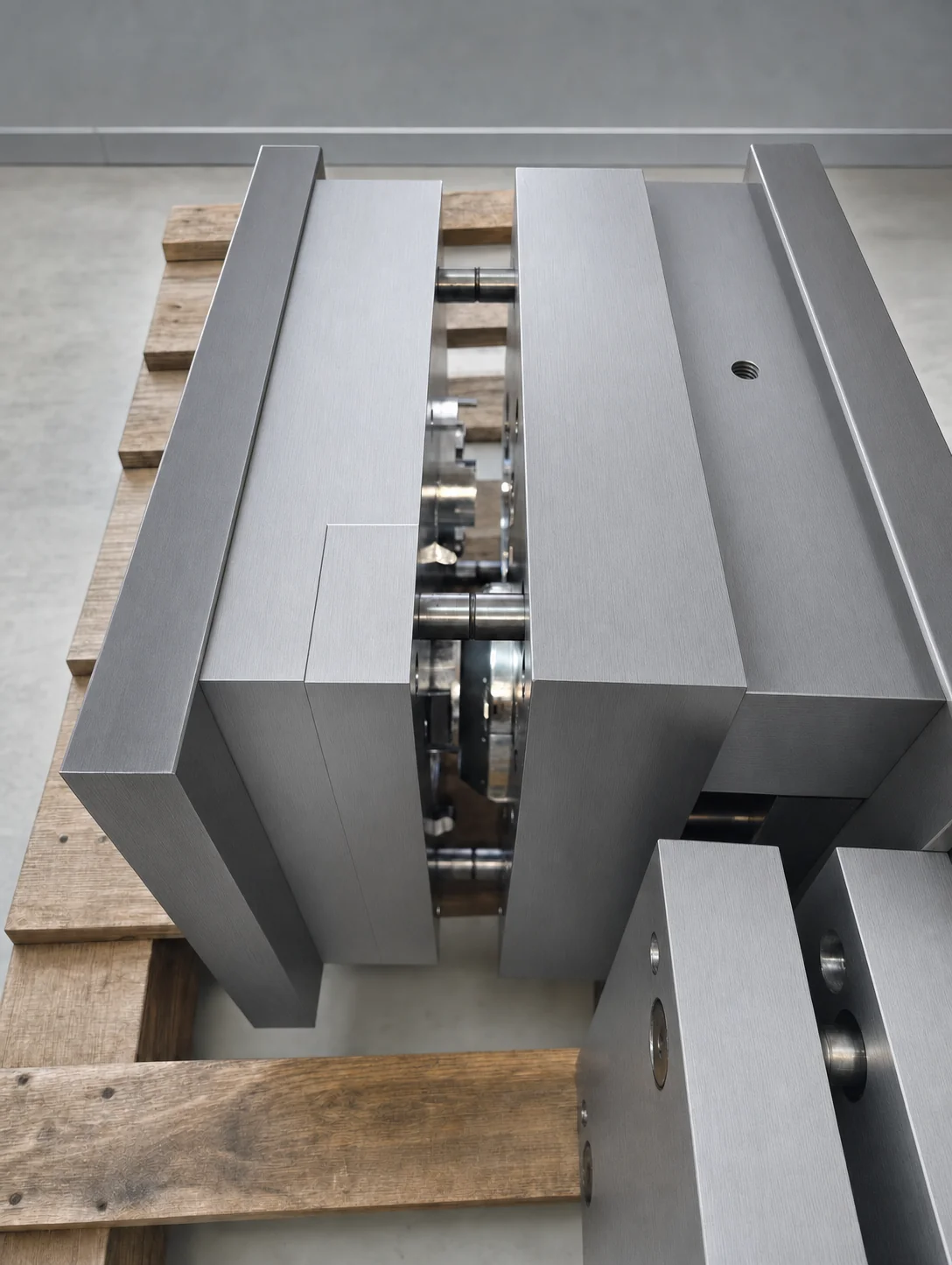

Enjeksiyon kalıbı yarımları aralıklı — kılavuz kolonlar ve maça grubu
Yarımlar aralıklı — kılavuz kolonlar ve maça grubu

Ardından kalıp enjeksiyon presine bağlanır. T0 (kuru deneme): kalıp presin plakaları arasında açılıp kapanır, itici sistem ve kılavuz kolonlar kontrol edilir.

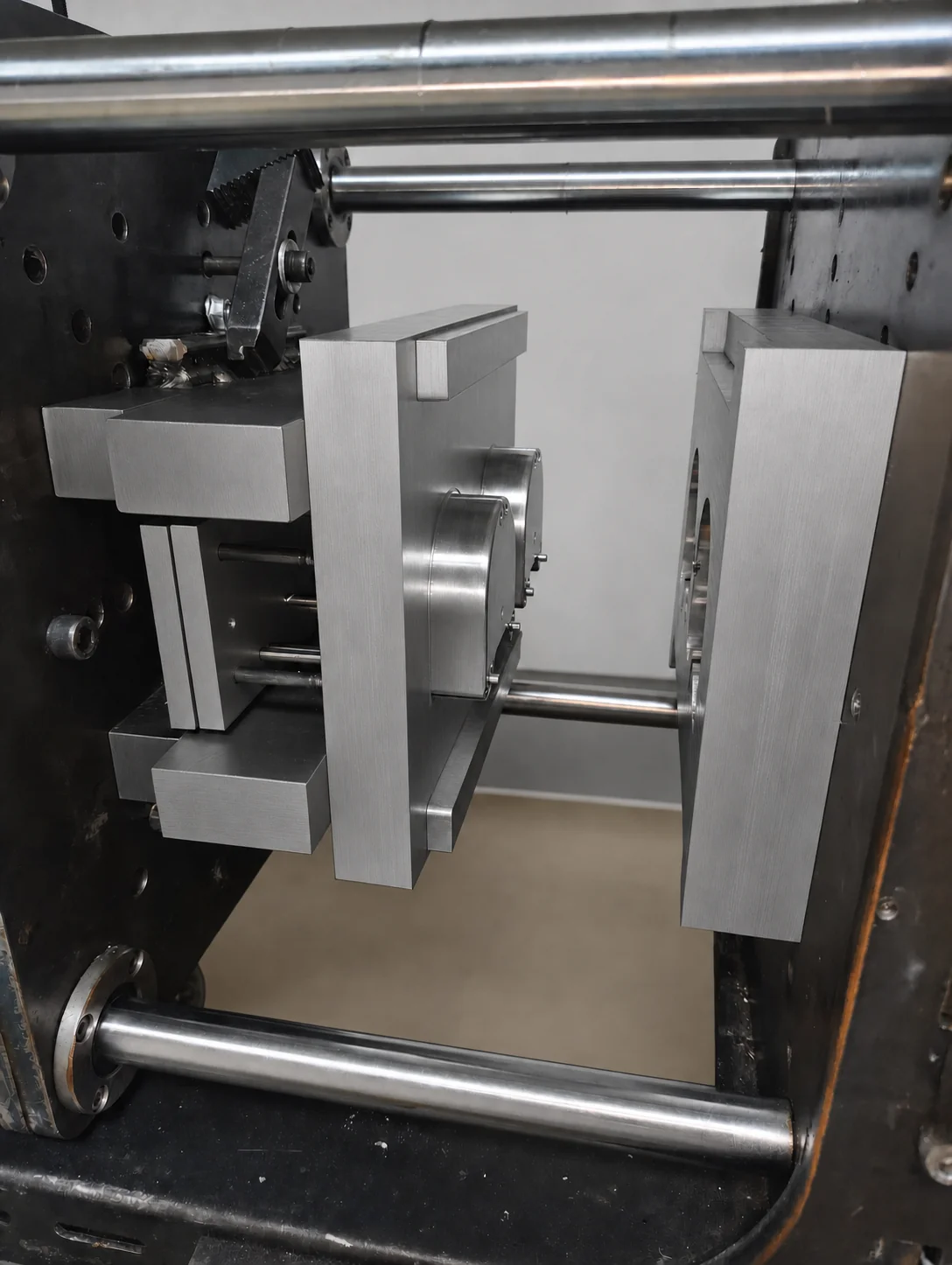

Enjeksiyon presine bağlanmış kalıp, iki yarım açık konumda
Kalıp preste — iki yarım açık, kolonlar arasında

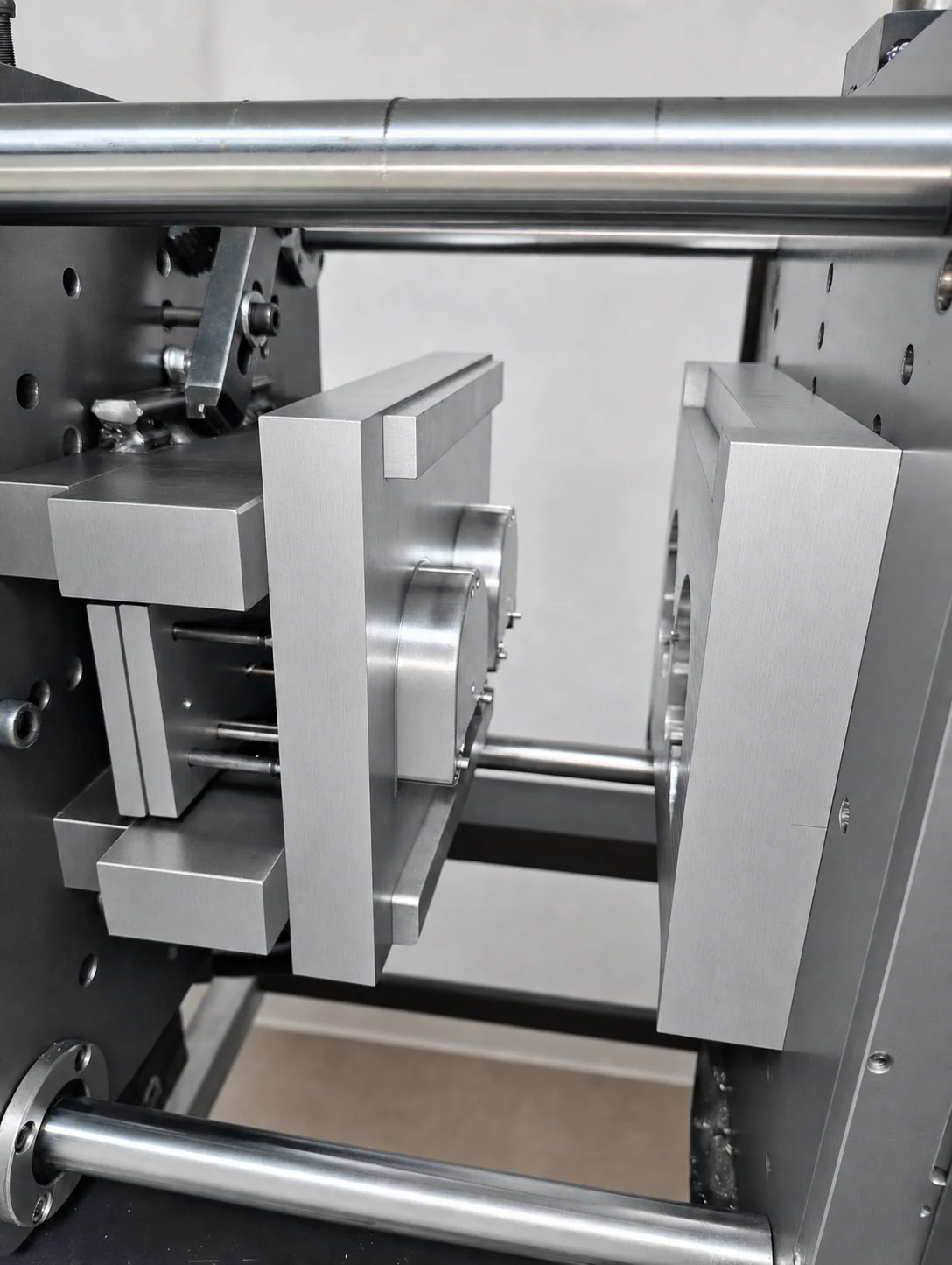

Masaüstü enjeksiyon presinde kalıp devreye alma — hareketli yarım ve maça ünitesi
Devreye alma — hareketli yarım ve merkez maça ünitesi

Deneme, parça ve kalıp büyüklüğüne göre masaüstü preste veya 150 ton kapama kuvvetli enjeksiyon makinesinde yapılır — aynı kalıp burada 150 tonluk prese mavi klemplerle bağlanmış durumda:

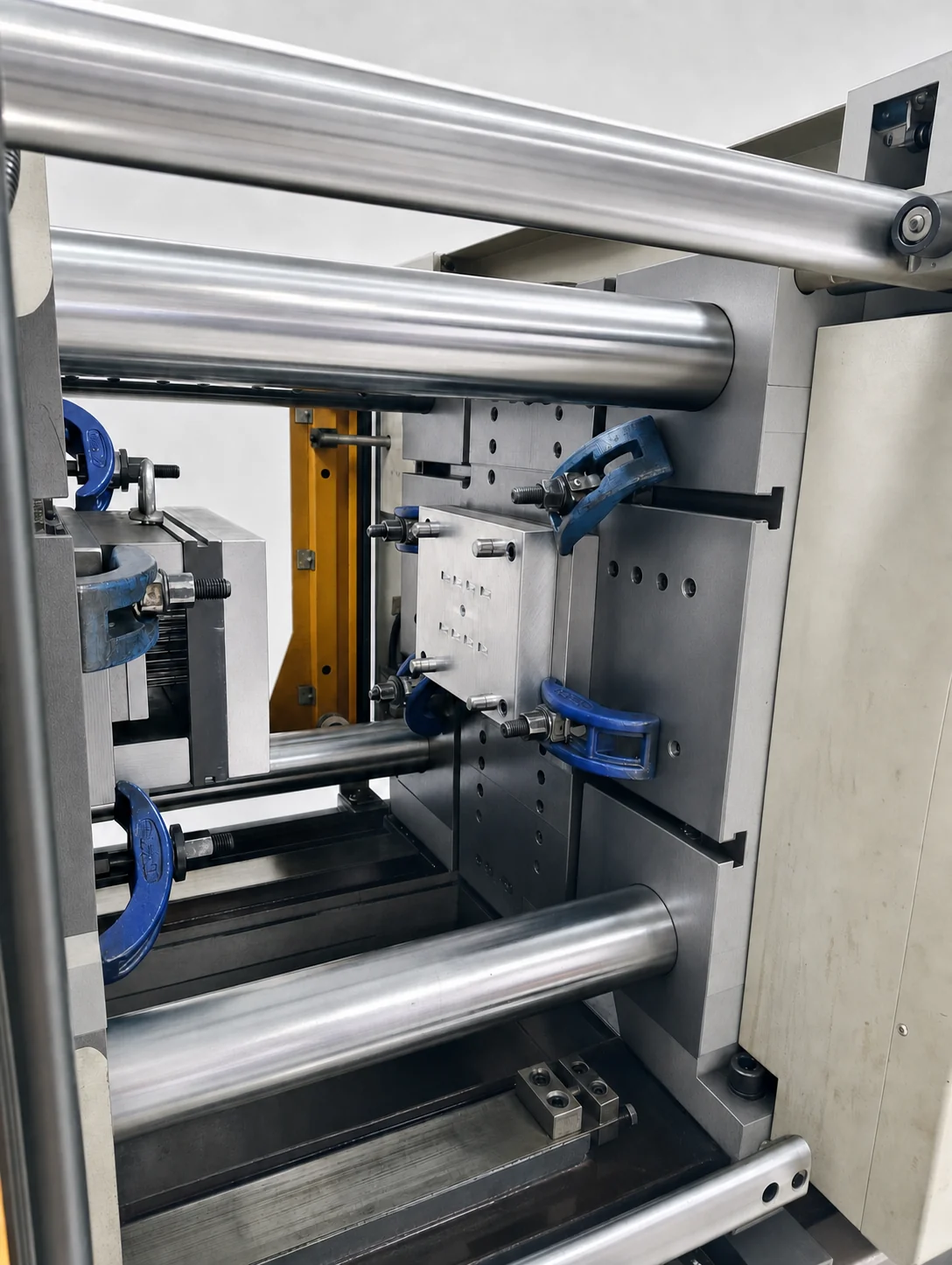

150 ton enjeksiyon makinesine mavi klemplerle bağlanmış kalıp
150 tonluk preste — kalıp klemplerle bağlı, kolonlar arasında

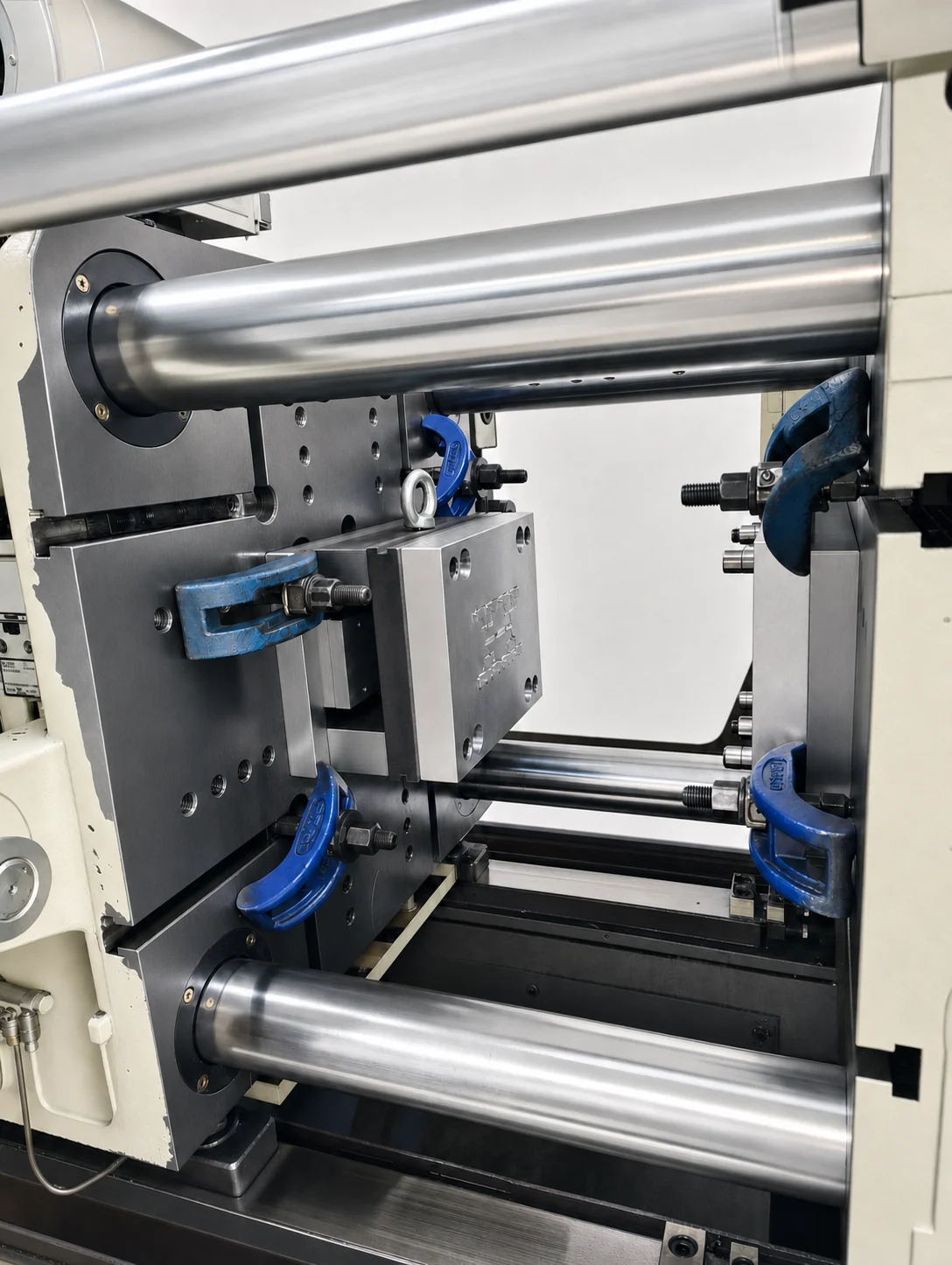

150 ton enjeksiyon presinde kalıp yarımları açık, kavite yüzeyi görünür
Yarımlar açık — kavite yüzeyi ve dağıtıcı görünür

3) İtici Pimlerin Elde Alıştırılması

Son adım el işidir. Parçayı kalıptan çıkaran itici pimlerin uçları, kavite yüzeyiyle tam hemyüz olacak şekilde elde taşlanır — pim yüksek kalırsa parçada iz, alçak kalırsa çapak olur.

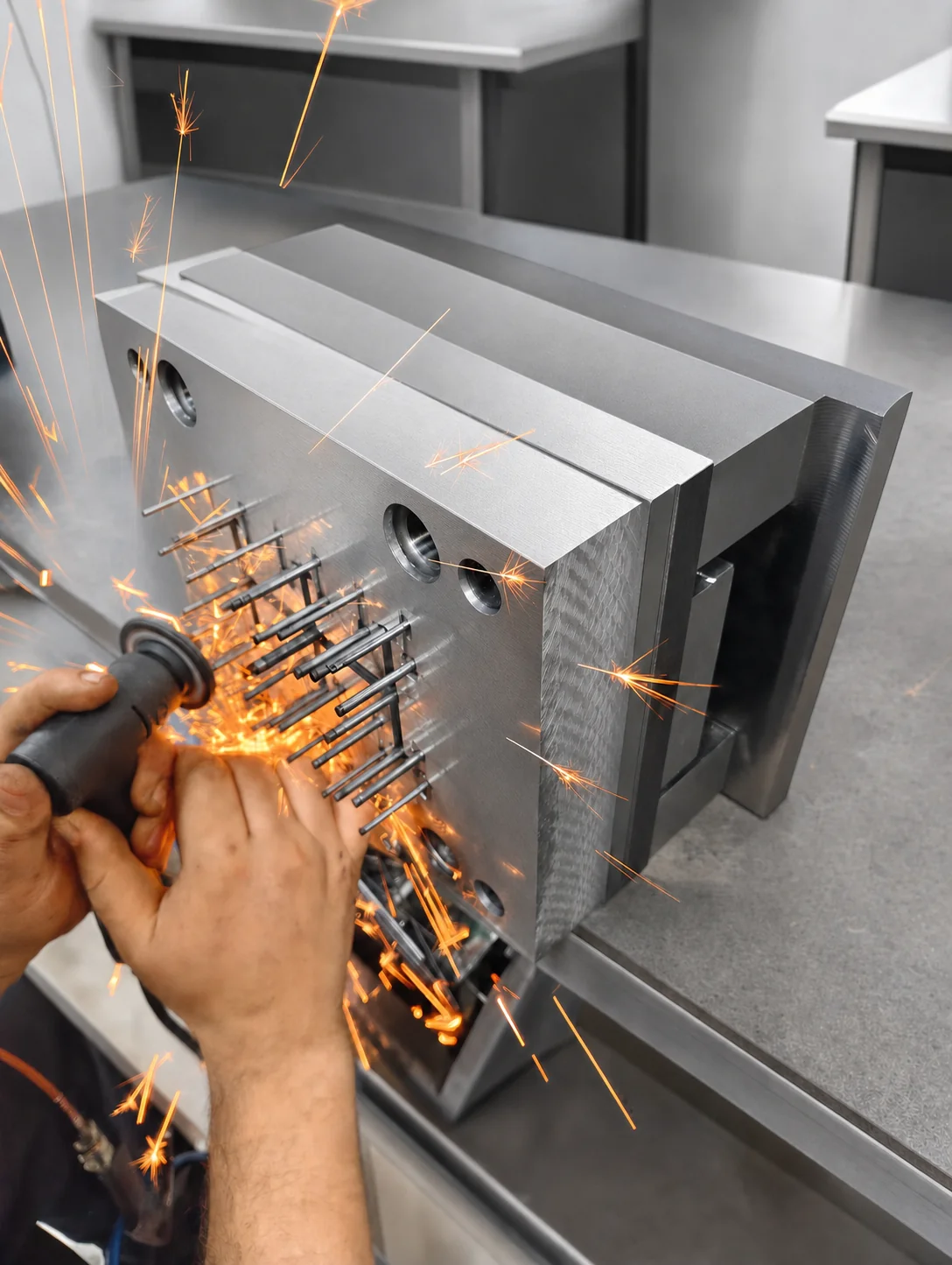

Kalıp itici pimlerinin el taşlama motoruyla hemyüz alıştırılması, kıvılcımlar
Pim uçları yüzeye alıştırılıyor

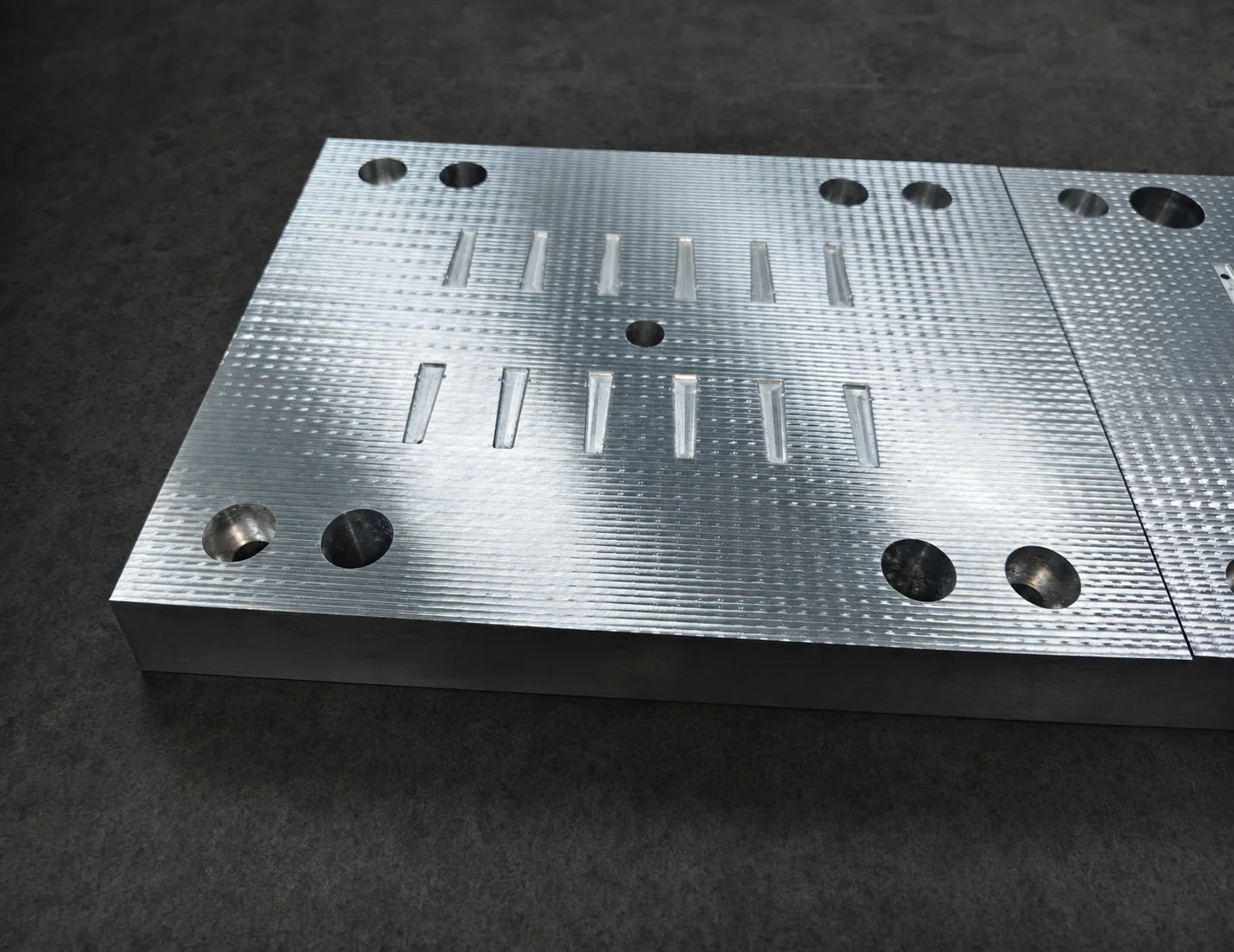

Alıştırma sonrası temiz kavite plakası
Sonuç: kaviteler ve kapanma yüzeyi üretime hazır

Neden Çok Gözlü?

12 gözlü kalıp her çevrimde 12 parça basar. Çevrim ~30 saniye ise saatte ~1.400 parça demektir — küçük plastik parçalarda birim maliyeti asıl düşüren şey kalıbın göz sayısıdır. Göz sayısı arttıkça kalıp maliyeti artar; doğru göz sayısı, hedef adet ile kalıp bütçesinin kesişiminde belirlenir. Bu dengeyi teklif aşamasında birlikte kuruyoruz.
