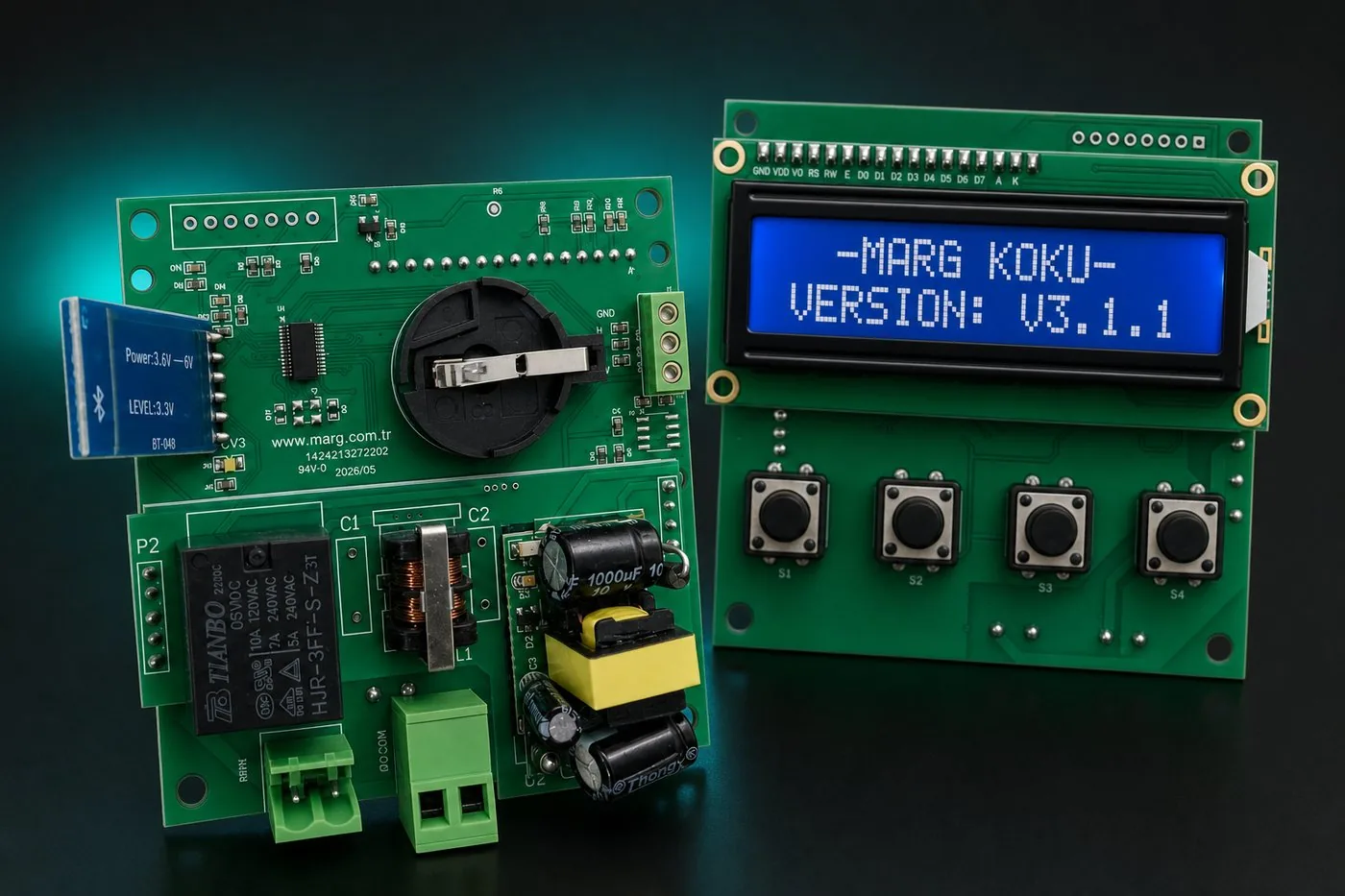

Koku makinenizin beyni: tek akıllı kart
MARG SCENT koku makinesi kontrol kartını makinenize takın, çalışsın. Şebekeden beslenir (adaptörsüz), tek röle çıkışıyla pompayı sürer, gerçek-zaman saatiyle haftalık programı yürütür. Kontrol için başka hiçbir şey gerekmez: yalnız LCD ekran ve/veya Bluetooth uygulaması. Kart, firmware ve mobil uygulama tek ekipte tasarlanır ve üretilir; Türkiye geneli koku makinesi üreticilerine kargo ile teslim edilir, ihracata uygundur.
Bu sayfada tamamlanmış koku makinesi veya esans değil, makine üreticilerine yönelik elektronik kontrol kartı (PCBA + firmware + uygulama) sunulur.
Numune ve Fiyat İçin Teklif Alın
Teklif / numune için: +90 554 587 0454 (WhatsApp) · [email protected] · iletişim formu
Üç versiyon, tek kart altyapısı
Aynı güç ve kontrol altyapısı; farklılaşan yalnızca kullanıcı arayüzü. Bluetooth modülü çıkarılabilir soket üzerindedir — kart modül olmadan da çalışır.
V1 — Ekran + Buton
**Yerel kontrol.** 2×16 LCD + 4 buton, 4 menü ile cihaz üstünden tam ayar. Telefon gerektirmez — bağımsız çalışır.V2 — Sadece Bluetooth
**Telefon kontrol.** Ekransız, kompakt — tüm ayar ve canlı durum uygulamadan; her değişiklik anında karta yazılır. Android · iOS · Web.V3 — Hibrit
**Yerel + telefon.** Hem LCD/buton hem Bluetooth: sahada ekrandan, uzaktan telefondan. Kurulum ve servis için ideal.Menü çalışması — 2×16 LCD, 4 buton, 4 menü
Tuşlar: SOL azalt/gir · SAĞ artır/gir · ENT geri/kaydet · ESC ileri/kaydet. Herhangi bir tuş menüye girer; 1 dakika hareketsizlikte ana ekrana döner. Değerler anında kaydedilir.
| Menü | Ekran (2×16) | İşlev |
|---|---|---|
| Açılış | -MARG KOKU- / VERSION: V3.1.1 | Marka + yazılım sürümü |
| Ana ekran | -MARG KOKU- 21:26 / 2026-08-28 ↔ KOKULANDIRILIYOR / KALAN:12dk:34sn | Dönüşümlü: marka/saat ↔ durum + kalan süre |
| 1 · Süreler | KOKLNDR: 300 sn / BEKLEME : 60 sn | Kokulandırma / bekleme, 5 sn adım |
| 2 · Çalışma penceresi | BASLAMA: 08:00 / KAPANMA: 18:00 | Başlama/kapanma — tüm aktif günlere ortak |
| 3 · Hafta | GUN: PAZARTESI / DURUM:AKTIF | Gün gün aktif / pasif |
| 4 · Saat | 2026-08-28 / 14:35:07 | RTC tarih / saat |
Bluetooth uygulaması — “Kokulandırma Programı”
Android · iOS · Web (Chrome/Edge). İndirme ve vitrin: marg.com.tr/scent
Bluetooth LE ile yakın mesafe bağlantı, PIN korumalı (cihaz QR kodu). İnternet, Wi-Fi veya ek modül gerekmez. Ekranlar uygulamanın gerçek arayüzüdür; veriler temsilîdir.
Panel yerleşimi — makinenizin ön paneline uyar
LCD + 4 buton kartı faceplate arkasına doğrudan vidalanır: üstte ekran penceresi, altta tek sıra dört buton, köşelerde vida. Güç/kontrol kartı gövde içine; panel kartı şerit kabloyla bağlanır. Sadece-Bluetooth versiyonda panel kartı ve pencere gerekmez.
Teknik özellikler (üç versiyonda ortak)
| Alan | Değer |
|---|---|
| İşlemci | TI MSPM0G3507 · ARM Cortex-M0+ 32-bit |
| Besleme | Şebeke 220–240 V AC · dahili AC-DC, EMI filtreli · harici adaptör yok |
| Çıkış | Tek 10 A röle (TIANBO HJR-3FF-S-Z: 10 A/120 VAC · 7 A/240 VAC rezistif) · vidalı MOTOR klemensi · pompa/motor sürer |
| Gerçek-zaman saati | RTC + CR2025 yedek pil · güç kesilse de saat ve takvim korunur |
| Program | Haftalık: 7 gün ayrı ayrı aktif/pasif · başlama/kapanma saati tüm aktif günlere ortak · kokulandırma/bekleme döngüsü 5 sn adım |
| Kontrol | Yalnız LCD ekran ve/veya Bluetooth uygulaması — ek modül, panel veya internet gerekmez |
| Güvenlik | Donanım watchdog (~4 s) + HardFault→reset · firmware v3.1.1 |
| PCB ölçüsü | Ana kontrol/güç kartı 80 × 80 mm · dahili AC-DC modülü 74,4 × 39,8 mm · çıkarılabilir LCD/buton panel kartı |
| Montaj | 4 × Ø4,0 mm + 4 × Ø2,8 mm köşe delikleri |
| Konnektörler | AC IN (2p vidalı klemens) · MOTOR (2p vidalı klemens) · BLE soket P2 (6p) · seri/servis header (5V/GND/RX/TX) · panel şerit konnektörü |
Güvenlik notu: Şebeke (L/N) ve röle çıkışı (NO/COM) bağlantıları güvenlik-kritiktir; yalnız yetkili teknik personel, bağlantı şemasına göre bağlar. Röle etiketi rezistif değerdir; endüktif pompa modeli için uyumluluk teknik ekiple doğrulanır. Fiyat, MOQ, termin ve sertifika bilgileri teklif aşamasında paylaşılır.
Hangi versiyon size uygun?
| Özellik | V1 Ekran + Buton | V2 Sadece Bluetooth | V3 Hibrit |
|---|---|---|---|
| 2×16 LCD + 4 buton | ✓ | — | ✓ |
| Bluetooth modülü + uygulama | — | ✓ | ✓ |
| Cihaz üstünden kontrol | ✓ | — | ✓ |
| Telefon uygulaması (Android/iOS/Web) | — | ✓ | ✓ |
| Tek röle çıkışı (10 A) | ✓ | ✓ | ✓ |
| RTC + haftalık program | ✓ | ✓ | ✓ |
| Dahili AC-DC güç | ✓ | ✓ | ✓ |
| Donanım watchdog (v3.1.1) | ✓ | ✓ | ✓ |
- Sahada personel ekrandan ayar yapacak, telefon istenmiyor → V1
- Makine gizli/yüksekte, kullanıcı telefonla yönetecek, en kompakt → V2
- Kurulumcu ekrandan, işletmeci telefondan → V3
Neden MARG SCENT?
- Geliştirme süresini kısaltın — zamanlama, arayüz, RTC, güç ve pompa kontrolünü sıfırdan geliştirmek yerine sahada çalışan (v3.1.1, donanım watchdog) bir kartla başlayın
- Adaptörsüz, tek kablo — şebekeye bağlayın, MOTOR klemensine pompayı takın; ek modül, ek panel yok
- Telefonla veya ekranla — siz seçin — aynı kart; ekranlı, Bluetooth’lu veya her ikisi
- Kart + firmware + uygulama tek ekipte — kendi elektronik kart tasarım ve dizgi altyapımızla üretilir; Türkiye geneli teslim, ihracata uygun
- OEM’e uyarlayın — marka ekranı, panel yerleşimi, konnektör: OEM özelleştirme →
Numune ve Fiyat İçin Teklif Alın
Teklif / numune için: +90 554 587 0454 (WhatsApp) · [email protected] · iletişim formu
