MARG SCENT V1 — Ekran + Buton

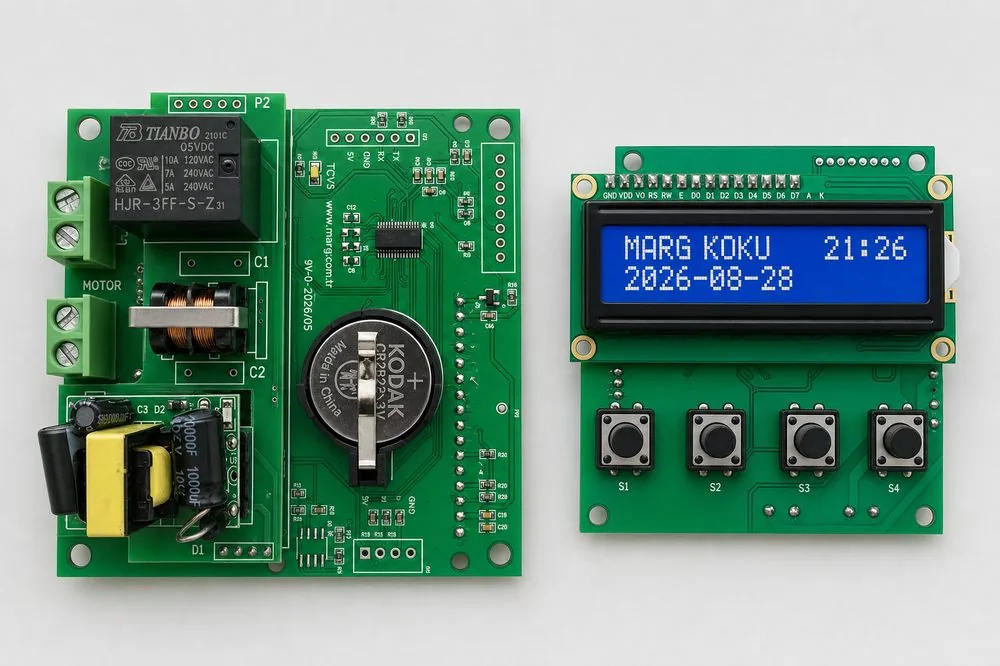

V1 Ekran + Buton: güç kartı ve LCD/buton panel kartı

Yerel kontrol. Telefon gerektirmeyen, cihaz üstünden tam kontrol: 2×16 karakter LCD, 4 buton (SOL/SAĞ/ENT/ESC) ve 4 menü. Şebekeden çalışır, tek 10 A röle ile pompayı sürer, RTC’li haftalık program.

  • 2×16 LCD + 4 buton ile cihaz üstünden tam ayar — bağımsız çalışır
  • Haftalık program, çalışma saati ve süreler ekrandan
  • Çıkarılabilir LCD/buton panel kartı, şerit kabloyla güç kartına bağlanır
  • Bluetooth modülü yok (istenirse soket hazır → V3 Hibrit)

Numune ve Fiyat İçin Teklif Alın

Teklif / numune için: +90 554 587 0454 (WhatsApp) · [email protected] · iletişim formu

Menü çalışması — 2×16 LCD, 4 buton, 4 menü

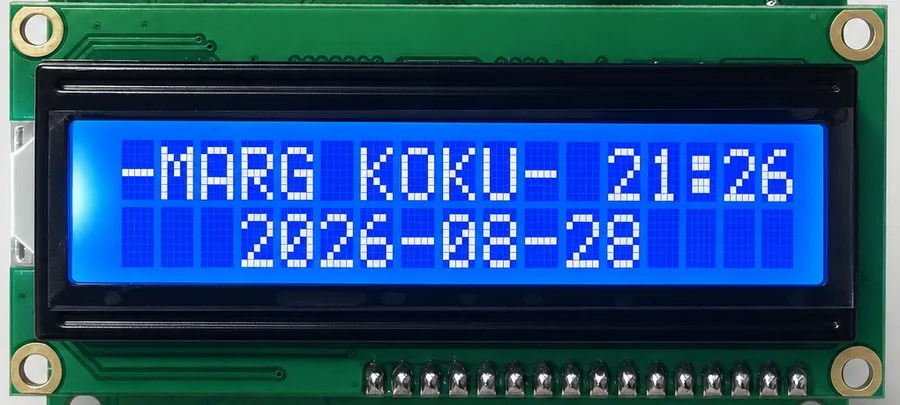

LCD ana ekran: -MARG KOKU- 21:26 / 2026-08-28
Ana ekran — marka, saat, tarih (RTC)

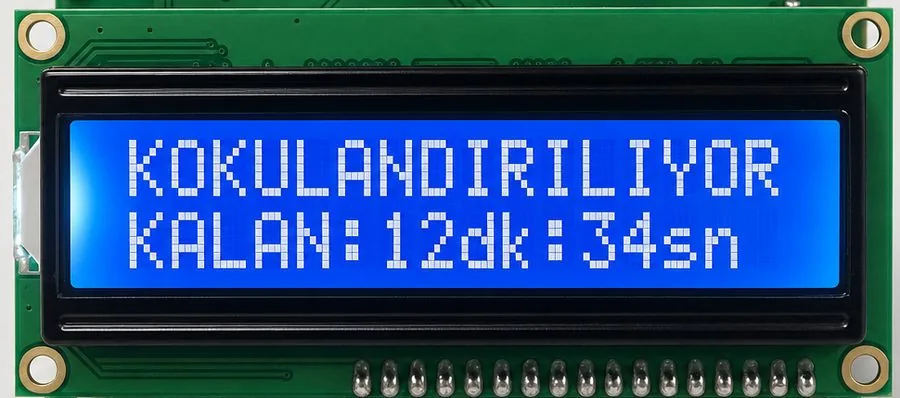

LCD: KOKULANDIRILIYOR / KALAN:12dk:34sn
Kokulandırma fazı — röle açık, kalan süre

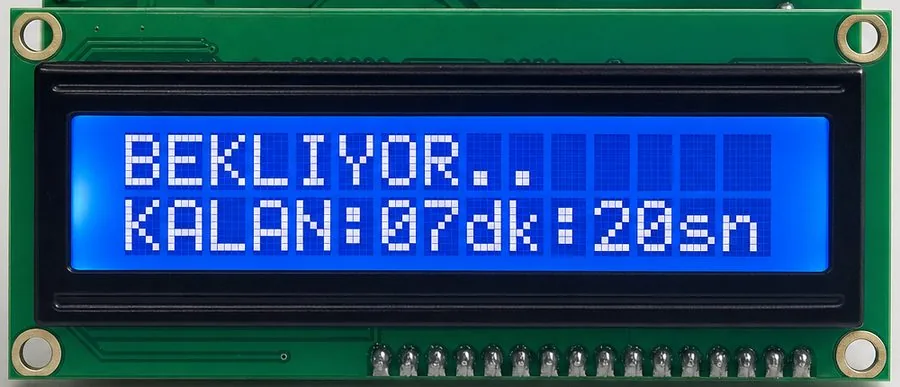

LCD: BEKLIYOR.. / KALAN:07dk:20sn
Bekleme fazı — sonraki püskürtmeye kalan

Tuşlar: SOL azalt/gir · SAĞ artır/gir · ENT geri/kaydet · ESC ileri/kaydet. Herhangi bir tuş menüye girer; 1 dakika hareketsizlikte ana ekrana döner. Değerler anında kaydedilir.

MenüEkran (2×16)İşlev
Açılış-MARG KOKU- / VERSION: V3.1.1Marka + yazılım sürümü
Ana ekran-MARG KOKU- 21:26 / 2026-08-28 ↔ KOKULANDIRILIYOR / KALAN:12dk:34snDönüşümlü: marka/saat ↔ durum + kalan süre
1 · SürelerKOKLNDR: 300 sn / BEKLEME : 60 snKokulandırma / bekleme, 5 sn adım
2 · Çalışma penceresiBASLAMA: 08:00 / KAPANMA: 18:00Başlama/kapanma — tüm aktif günlere ortak
3 · HaftaGUN: PAZARTESI / DURUM:AKTIFGün gün aktif / pasif
4 · Saat2026-08-28 / 14:35:07RTC tarih / saat

Teknik özellikler (üç versiyonda ortak)

AlanDeğer
İşlemciTI MSPM0G3507 · ARM Cortex-M0+ 32-bit
BeslemeŞebeke 220–240 V AC · dahili AC-DC, EMI filtreli · harici adaptör yok
ÇıkışTek 10 A röle (TIANBO HJR-3FF-S-Z: 10 A/120 VAC · 7 A/240 VAC rezistif) · vidalı MOTOR klemensi · pompa/motor sürer
Gerçek-zaman saatiRTC + CR2025 yedek pil · güç kesilse de saat ve takvim korunur
ProgramHaftalık: 7 gün ayrı ayrı aktif/pasif · başlama/kapanma saati tüm aktif günlere ortak · kokulandırma/bekleme döngüsü 5 sn adım
KontrolYalnız LCD ekran ve/veya Bluetooth uygulaması — ek modül, panel veya internet gerekmez
GüvenlikDonanım watchdog (~4 s) + HardFault→reset · firmware v3.1.1
PCB ölçüsüAna kontrol/güç kartı 80 × 80 mm · dahili AC-DC modülü 74,4 × 39,8 mm · çıkarılabilir LCD/buton panel kartı
Montaj4 × Ø4,0 mm + 4 × Ø2,8 mm köşe delikleri
KonnektörlerAC IN (2p vidalı klemens) · MOTOR (2p vidalı klemens) · BLE soket P2 (6p) · seri/servis header (5V/GND/RX/TX) · panel şerit konnektörü

Güvenlik notu: Şebeke (L/N) ve röle çıkışı (NO/COM) bağlantıları güvenlik-kritiktir; yalnız yetkili teknik personel, bağlantı şemasına göre bağlar. Röle etiketi rezistif değerdir; endüktif pompa modeli için uyumluluk teknik ekiple doğrulanır. Fiyat, MOQ, termin ve sertifika bilgileri teklif aşamasında paylaşılır.

Kutu içeriği / numune

Güç/kontrol kartı + LCD/buton panel kartı + şerit kablo · hızlı başlangıç · numune kabul formu. Garanti, fiyat ve termin teklifle paylaşılır.

OEM

Açılış ekranı marka metni, panel yerleşimi, konnektör ve kablo seti uyarlaması — OEM özelleştirme →. Diğer versiyonlar: karşılaştırma.

Numune ve Fiyat İçin Teklif Alın

Teklif / numune için: +90 554 587 0454 (WhatsApp) · [email protected] · iletişim formu

Sıkça Sorulan Sorular

V1'de telefon uygulaması var mı?
Hayır; V1 yalnız cihaz üstünden (LCD + 4 buton) yönetilir. Telefon uygulaması isteniyorsa V2 (sadece Bluetooth) veya V3 (hibrit) seçilir; BLE soketi aynı kartta hazırdır.
Bu ürün komple koku makinesi midir?
Hayır. MARG SCENT, koku makinesi üreticileri ve entegratörleri için elektronik kontrol kartıdır (PCBA + firmware + mobil uygulama). Koku kartuşu, esans veya tamamlanmış cihaz satılmaz.
Kart 220 V ile mi çalışır, adaptör gerekir mi?
Evet, şebeke girişi (220–240 V AC) kart üstündeki dahili, EMI filtreli AC-DC modülüyle beslenir; harici adaptör gerekmez. Şebeke bağlantısı yalnız yetkili teknik personel tarafından, bağlantı şemasına göre yapılmalıdır.
Çıkış nedir, kaç pompa sürer?
Tek 10 A röle çıkışı (TIANBO HJR-3FF-S-Z; 10 A/120 VAC, 7 A/240 VAC rezistif) vidalı MOTOR klemensinden bir pompa/motor sürer. İkinci çıkış, SSR veya triac yoktur. Endüktif pompa modeli için uyumluluk teknik ekiple doğrulanır.
Haftalık program nasıl çalışır?
Haftanın günleri tek tek aktif/pasif seçilir; başlama/kapanma saati tüm aktif günlere ortaktır (örn. Pazartesi–Cuma aktif, 08:00–18:00). Pencere içinde kokulandırma/bekleme döngüsü 5 saniye adımla ayarlanır (örn. 45 sn püskürt, 15 dk bekle).
Elektrik kesilirse ne olur?
RTC ve CR2025 yedek pil sayesinde saat ve takvim korunur; ayarlar kalıcı hafızadadır. Güç gelince program kaldığı yerden devam eder. Donanım watchdog (~4 s) olası bir kilitlenmede kartı otomatik yeniden başlatır.
Telefon uygulaması var mı, internet gerekir mi?
V2 ve V3’te ‘Kokulandırma Programı’ uygulaması Android, iOS ve Web’de çalışır (marg.com.tr/scent). Bağlantı yakın mesafe Bluetooth LE’dir, PIN korumalıdır; internet veya Wi-Fi gerekmez. Her değişiklik anında karta yazılır, ayrı ‘karta yaz’ adımı yoktur.
Fiyat, minimum sipariş ve teslim süresi nedir?
Fiyat, MOQ ve termin; versiyon, adet ve OEM kapsamına göre teklifle paylaşılır. Numune için iletişim sayfasından pompa modeli, yıllık adet ve tercih ettiğiniz versiyonla ulaşın.
OEM / markaya özel uyarlama yapılıyor mu?
Evet. Açılış ekranı marka metni, panel yerleşimi (faceplate uyumu), uygulama marka/PIN politikası, konnektör ve kablo seti uyarlanabilir. Kapsam, adet ve NRE teknik keşif sonrası teklif edilir.
