MARG SCENT V3 — Hibrit

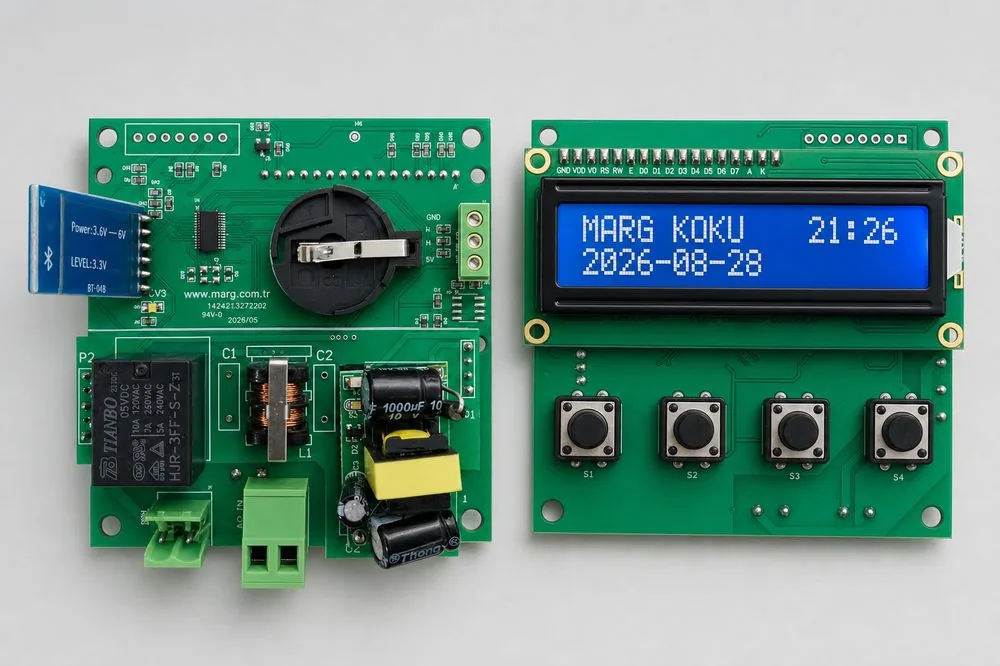

V3 Hibrit: güç kartı, BLE modülü ve LCD panel kartı

Yerel + telefon. Hem LCD/buton hem Bluetooth: kurulumcu ekrandan, işletmeci telefondan yönetir. Aynı ayarlar iki arayüzde de anında senkron; kurulum ve servis için en esnek versiyon.

  • 2×16 LCD + 4 buton (4 menü) ve Bluetooth uygulaması bir arada
  • Ekrandan yapılan ayar uygulamada, uygulamadan yapılan ayar ekranda anında görünür
  • Servis ekibi sahada ekrandan, işletme uzaktan telefondan
  • Bluetooth modülü çıkarılabilir soket üzerindedir; modül olmadan V1 gibi çalışır

Numune ve Fiyat İçin Teklif Alın

Teklif / numune için: +90 554 587 0454 (WhatsApp) · [email protected] · iletişim formu

Menü çalışması — 2×16 LCD, 4 buton, 4 menü

LCD ana ekran: -MARG KOKU- 21:26 / 2026-08-28
Ana ekran — marka, saat, tarih (RTC)
LCD: KOKULANDIRILIYOR / KALAN:12dk:34sn
Kokulandırma fazı — röle açık, kalan süre
LCD: BEKLIYOR.. / KALAN:07dk:20sn
Bekleme fazı — sonraki püskürtmeye kalan

Tuşlar: SOL azalt/gir · SAĞ artır/gir · ENT geri/kaydet · ESC ileri/kaydet. Herhangi bir tuş menüye girer; 1 dakika hareketsizlikte ana ekrana döner. Değerler anında kaydedilir.

MenüEkran (2×16)İşlev
Açılış-MARG KOKU- / VERSION: V3.1.1Marka + yazılım sürümü
Ana ekran-MARG KOKU- 21:26 / 2026-08-28 ↔ KOKULANDIRILIYOR / KALAN:12dk:34snDönüşümlü: marka/saat ↔ durum + kalan süre
1 · SürelerKOKLNDR: 300 sn / BEKLEME : 60 snKokulandırma / bekleme, 5 sn adım
2 · Çalışma penceresiBASLAMA: 08:00 / KAPANMA: 18:00Başlama/kapanma — tüm aktif günlere ortak
3 · HaftaGUN: PAZARTESI / DURUM:AKTIFGün gün aktif / pasif
4 · Saat2026-08-28 / 14:35:07RTC tarih / saat

Bluetooth uygulaması — “Kokulandırma Programı”

Android · iOS · Web (Chrome/Edge). İndirme ve vitrin: marg.com.tr/scent

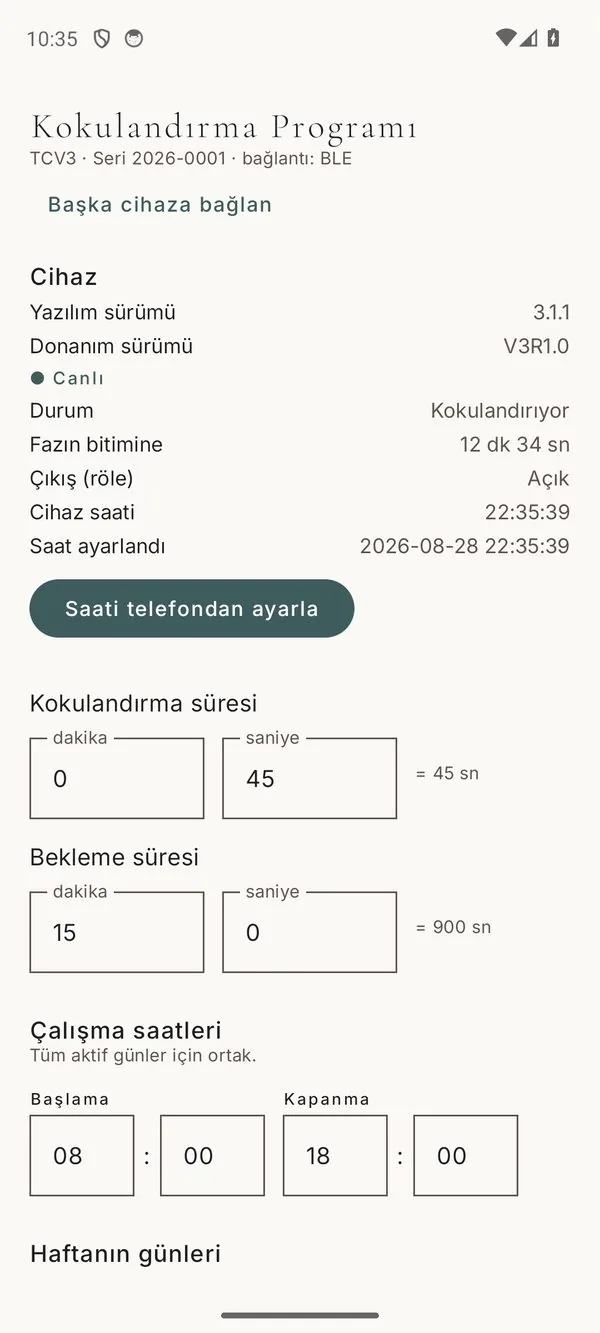

Uygulama: canlı durum — Kokulandırıyor, fazın bitimine 12 dk 34 sn, çıkış (röle) Açık
Canlı durum — durum, fazın bitimine kalan süre, röle çıkışı, cihaz saati, yazılım sürümü; saat tek tuşla telefondan eşitlenir.

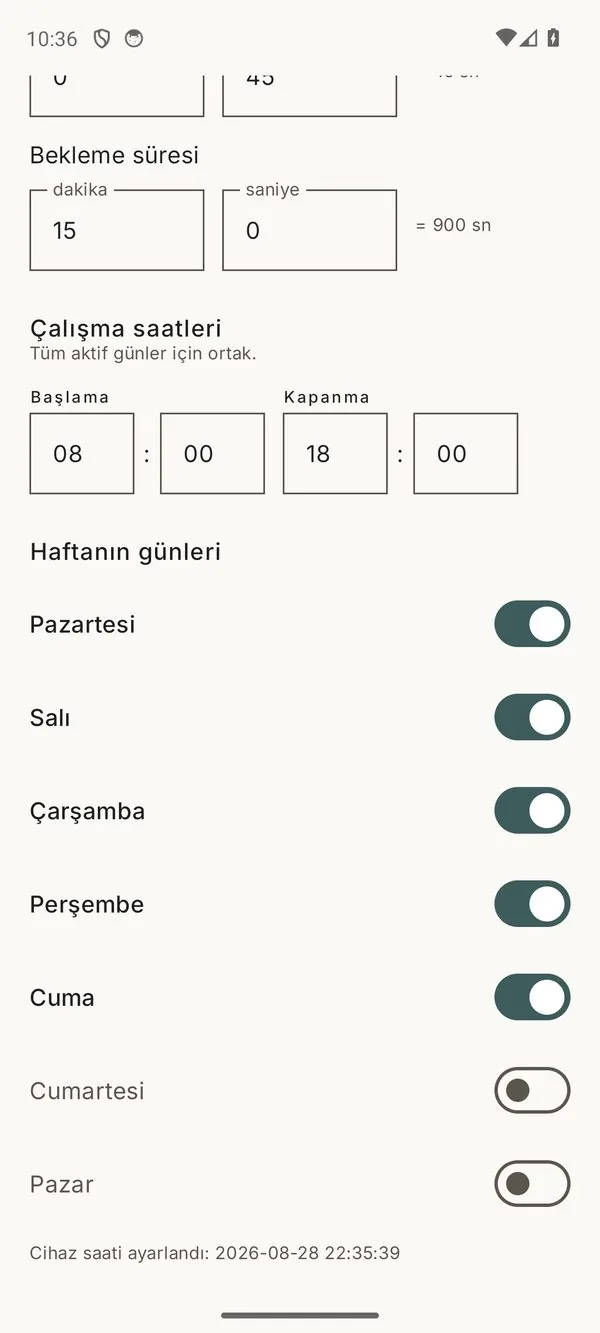

Uygulama: kokulandırma/bekleme süresi, çalışma saatleri (tüm aktif günlere ortak), haftanın günleri
Süreler & program — kokulandırma/bekleme (dk·sn), çalışma saatleri tüm aktif günlere ortak, günler tek tek aktif/pasif.

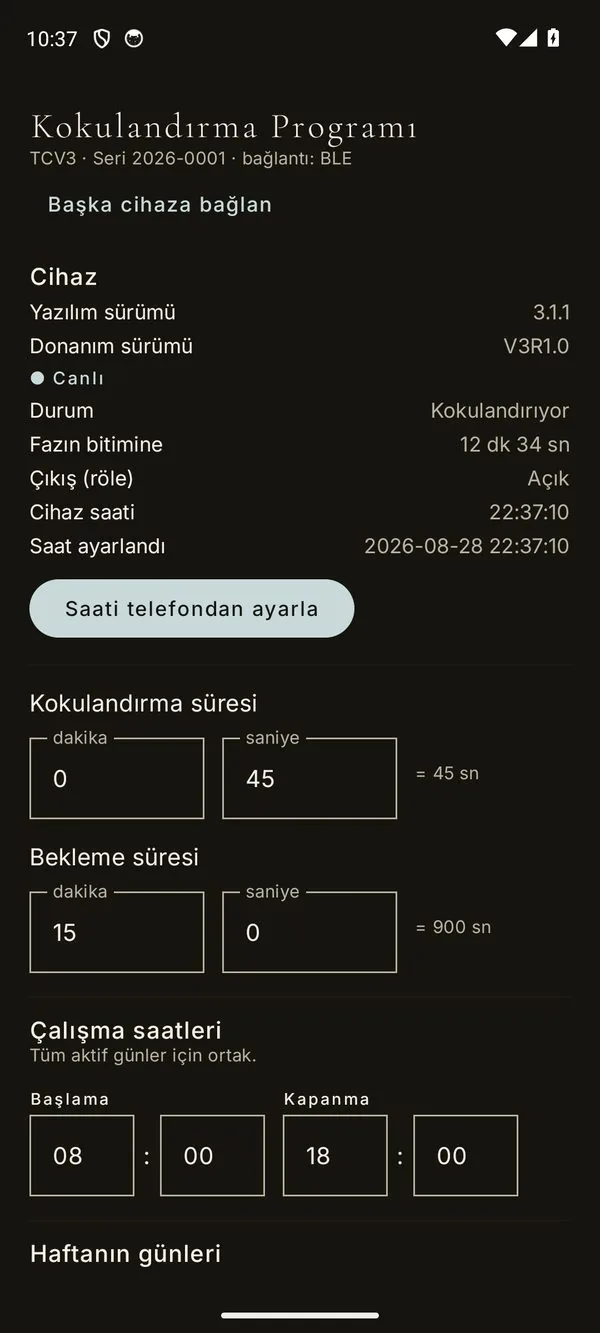

Uygulama: koyu tema
Açık & koyu tema — değişiklikler anında karta yazılır; ayrı "yaz" butonu yoktur.

Bluetooth LE ile yakın mesafe bağlantı, PIN korumalı (cihaz QR kodu). İnternet, Wi-Fi veya ek modül gerekmez. Ekranlar uygulamanın gerçek arayüzüdür; veriler temsilîdir.

Teknik özellikler (üç versiyonda ortak)

AlanDeğer
İşlemciTI MSPM0G3507 · ARM Cortex-M0+ 32-bit
BeslemeŞebeke 220–240 V AC · dahili AC-DC, EMI filtreli · harici adaptör yok
ÇıkışTek 10 A röle (TIANBO HJR-3FF-S-Z: 10 A/120 VAC · 7 A/240 VAC rezistif) · vidalı MOTOR klemensi · pompa/motor sürer
Gerçek-zaman saatiRTC + CR2025 yedek pil · güç kesilse de saat ve takvim korunur
ProgramHaftalık: 7 gün ayrı ayrı aktif/pasif · başlama/kapanma saati tüm aktif günlere ortak · kokulandırma/bekleme döngüsü 5 sn adım
KontrolYalnız LCD ekran ve/veya Bluetooth uygulaması — ek modül, panel veya internet gerekmez
GüvenlikDonanım watchdog (~4 s) + HardFault→reset · firmware v3.1.1
PCB ölçüsüAna kontrol/güç kartı 80 × 80 mm · dahili AC-DC modülü 74,4 × 39,8 mm · çıkarılabilir LCD/buton panel kartı
Montaj4 × Ø4,0 mm + 4 × Ø2,8 mm köşe delikleri
KonnektörlerAC IN (2p vidalı klemens) · MOTOR (2p vidalı klemens) · BLE soket P2 (6p) · seri/servis header (5V/GND/RX/TX) · panel şerit konnektörü

Güvenlik notu: Şebeke (L/N) ve röle çıkışı (NO/COM) bağlantıları güvenlik-kritiktir; yalnız yetkili teknik personel, bağlantı şemasına göre bağlar. Röle etiketi rezistif değerdir; endüktif pompa modeli için uyumluluk teknik ekiple doğrulanır. Fiyat, MOQ, termin ve sertifika bilgileri teklif aşamasında paylaşılır.

Kutu içeriği / numune

Güç/kontrol kartı + Bluetooth modülü + LCD/buton panel kartı + şerit kablo · hızlı başlangıç · numune kabul formu. Garanti, fiyat ve termin teklifle paylaşılır.

OEM

Açılış ekranı marka metni, panel yerleşimi, konnektör ve kablo seti uyarlaması — OEM özelleştirme →. Diğer versiyonlar: karşılaştırma.

Numune ve Fiyat İçin Teklif Alın

Teklif / numune için: +90 554 587 0454 (WhatsApp) · [email protected] · iletişim formu

Sıkça Sorulan Sorular

Ekrandan ve telefondan aynı anda ayar yapılırsa ne olur?
Ayarlar tek yerde, kartta tutulur; son yazılan değer geçerlidir ve her iki arayüzde anında görünür. Uygulama her değişikliği anında karta yazar, ekran menüsü de değeri anında kaydeder.
Bu ürün komple koku makinesi midir?
Hayır. MARG SCENT, koku makinesi üreticileri ve entegratörleri için elektronik kontrol kartıdır (PCBA + firmware + mobil uygulama). Koku kartuşu, esans veya tamamlanmış cihaz satılmaz.
Kart 220 V ile mi çalışır, adaptör gerekir mi?
Evet, şebeke girişi (220–240 V AC) kart üstündeki dahili, EMI filtreli AC-DC modülüyle beslenir; harici adaptör gerekmez. Şebeke bağlantısı yalnız yetkili teknik personel tarafından, bağlantı şemasına göre yapılmalıdır.
Çıkış nedir, kaç pompa sürer?
Tek 10 A röle çıkışı (TIANBO HJR-3FF-S-Z; 10 A/120 VAC, 7 A/240 VAC rezistif) vidalı MOTOR klemensinden bir pompa/motor sürer. İkinci çıkış, SSR veya triac yoktur. Endüktif pompa modeli için uyumluluk teknik ekiple doğrulanır.
Haftalık program nasıl çalışır?
Haftanın günleri tek tek aktif/pasif seçilir; başlama/kapanma saati tüm aktif günlere ortaktır (örn. Pazartesi–Cuma aktif, 08:00–18:00). Pencere içinde kokulandırma/bekleme döngüsü 5 saniye adımla ayarlanır (örn. 45 sn püskürt, 15 dk bekle).
Elektrik kesilirse ne olur?
RTC ve CR2025 yedek pil sayesinde saat ve takvim korunur; ayarlar kalıcı hafızadadır. Güç gelince program kaldığı yerden devam eder. Donanım watchdog (~4 s) olası bir kilitlenmede kartı otomatik yeniden başlatır.
Telefon uygulaması var mı, internet gerekir mi?
V2 ve V3’te ‘Kokulandırma Programı’ uygulaması Android, iOS ve Web’de çalışır (marg.com.tr/scent). Bağlantı yakın mesafe Bluetooth LE’dir, PIN korumalıdır; internet veya Wi-Fi gerekmez. Her değişiklik anında karta yazılır, ayrı ‘karta yaz’ adımı yoktur.
Fiyat, minimum sipariş ve teslim süresi nedir?
Fiyat, MOQ ve termin; versiyon, adet ve OEM kapsamına göre teklifle paylaşılır. Numune için iletişim sayfasından pompa modeli, yıllık adet ve tercih ettiğiniz versiyonla ulaşın.
OEM / markaya özel uyarlama yapılıyor mu?
Evet. Açılış ekranı marka metni, panel yerleşimi (faceplate uyumu), uygulama marka/PIN politikası, konnektör ve kablo seti uyarlanabilir. Kapsam, adet ve NRE teknik keşif sonrası teklif edilir.
